Formas especiais de quadros para tampas série SP em forma redonda ou quadrada

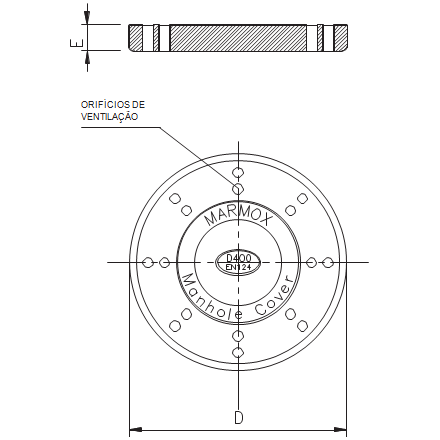

DESIGNS ESPECIAIS DE TAMPAS E ESTRUTURAS: SP1 RD
Todas as dimensões abaixo estão disponíveis para a categoria D400; todas as outras categorias também estão disponíveis.
| DIMENSÕES DA ESTRUTURA | DIMENSÕES DA TAMPA | |||||
| DESCRlÇÃO | A x A (mm) | B x B (mm) | C (mm) | D x D (mm) | E (mm) | PESO (kg) |
|---|---|---|---|---|---|---|
| SP1 RD600 | 850 x 850 | Ø 600 | 100 | Ø 630 | 75 | 106 |
DESIGNS ESPECIAIS DE TAMPAS E ESTRUTURAS: SP2 RD
| DIMENSÕES DA ESTRUTURA | DIMENSÕES DA TAMPA | |||||
| DESCRlÇÃO | A x A (mm) | B x B (mm) | C (mm) | D x D (mm) | E (mm) | PESO (kg) |
|---|---|---|---|---|---|---|
| SP2 RD600 | 850 x 850 | Ø 600 | 100 | Ø 630 | 75 | 104 |
DESIGNS ESPECIAIS DE TAMPAS E ESTRUTURAS: SP3 SQ
| DIMENSÕES DA ESTRUTURA | DIMENSÕES DA TAMPA | |||||
| DESCRlÇÃO | A x A (mm) | B x B (mm) | C (mm) | D x D (mm) | E (mm) | PESO (kg) |
|---|---|---|---|---|---|---|
| SP3 SQ 600 x 600 | 850 x 850 | 600 x 600 | 100 | 625 x 625 | 75 | 118 |
